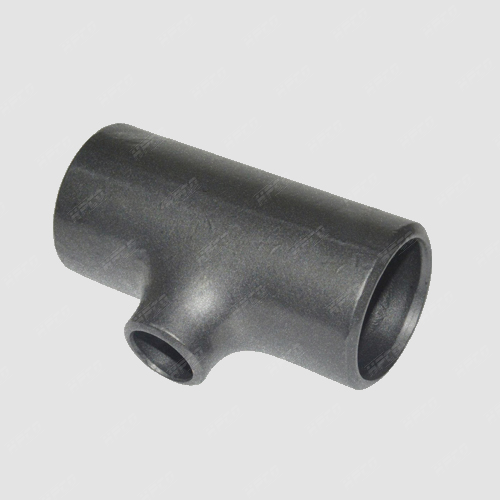

وصلة تائية
القطر الخارجي | كوع غير ملحوم (1/2 بوصة～24 بوصة)، كوع ملحوم بالمقاومة الكهربائية / ملحوم / مُصنَّع (1/2 بوصة～48 بوصة) |
سُمك الجدار | 3 مم - 40 مم / جدول 5، جدول 10، جدول 20، جدول 30، جدول 40، قياسي، جدول 80، شديد المتانة، جدول 60، جدول 80، جدول 120، جدول 140، جدول 160، فائق المتانة |
معايير التصنيع | ASME/ANSI B16.9، ASME B16.28، MSS-SP-43، GB/T12459، GB/T13401، SH3408، SH3409، JIS B2311/2220، DIN2617/2616/2615 |
المادة | فولاذ من الدرجة 20 (20#)، فولاذ مقاس 20 (20G)، فولاذ كربوني Q235-A، فولاذ قابل للحام يتحمل الضغط من الدرجة B (WPB) وفق ASTM A 234، WPBW، أنبوب مطاوع عالي الخضوع 42 (WPHY 42)، أنبوب مطاوع عالي الخضوع 46 (WPHY 46)، أنبوب مطاوع عالي الخضوع 52 (WPHY 52)، WPH 60، أنبوب مطاوع عالي الخضوع 65 (WPHY 65) وأنبوب مطاوع عالي الخضوع 70 (WPHY 70) |
فولاذ 16-منجنيز (16Mn)، وصلات أنابيب مطاوعة 3 (WPL3)، وصلات أنابيب مطاوعة 6 (WPL6) وفق ASTM A420 | |
درجة أنبوب قابل للحام 1 (WP 1)، أنبوب قابل للحام 5 (WP 5)، أنبوب قابل للحام 9 (WP 9)، أنبوب قابل للحام 11 (WP 11)، أنبوب قابل للحام 12 (WP 12)، أنبوب قابل للحام 22 (WP 22)، أنبوب قابل للحام 91 (WP 91) وفق ASTM / ASME A/SA 234، WB36، 12 كروم مولي (12CrMo)، 15 كروم مولي (15Cr5Mo)، 1 كروم 5 مولي (1Cr5Mo)، 12 كروم 1 مولي فاناديوم (12Cr1MoV) |
حجم | القطر الخارجي | من المركز إلى الطرف | ||
المَجرى | المخرج | المَجرى | المخرج (1) | |
1/2×1/2 | 21.3 | 21.3 | 25.4 | 25.4 |
1/2×3/8 | 17.1 | 25.4 | ||
1/2×1/4 | 13.7 | 25.4 | ||
3/4×3/4 | 26.7 | 26.7 | 28.4 | 28.4 |
3/4×1/2 | 21.3 | 28.4 | ||
3/4×3/8 | 17.1 | 28.4 | ||
1×1 | 33.4 | 33.4 | 38.1 | 38.1 |
1×3/4 | 26.7 | 38.1 | ||
1×1/2 | 21.3 | 38.1 | ||
1-1/4×1-1/4 | 42.2 | 42.2 | 47.8 | 47.8 |
1-1/4×1 | 33.4 | 47.8 | ||
1-1/4×3/4 | 26.7 | 47.8 | ||
1-1/4×1/2 | 21.3 | 47.8 | ||
1-1/2×1-1/2 | 48.3 | 48.3 | 57.2 | 57.2 |
1-1/2×1-1/4 | 42.2 | 57.2 | ||
1-1/2×1 | 33.4 | 57.2 | ||
1-1/2×3/4 | 26.7 | 57.2 | ||
1-1/2×1/2 | 21.3 | 57.2 | ||
2×2 | 60.3 | 60.3 | 63.5 | 63.5 |
2×11/2 | 48.3 | 60.5 | ||
2×11/4 | 42.2 | 57.2 | ||
2×1 | 33.4 | 50.8 | ||
2×3/4 | 26.7 | 44.4 | ||
2×1/2 | 21.3 | |||
2-1/2×2-1/2 | 73.0 | 73.0 | 76.2 | 76.2 |
2-1/2×2 | 60.3 | 69.8 | ||
2-1/2×1-1/2 | 48.3 | 66.5 | ||
2-1/2×1-1/4 | 42.2 | 63.5 | ||
2-1/2×1 | 33.4 | 57.2 | ||
3×3 | 88.9 | 88.9 | 85.9 | 85.9 |
3×2-1/2 | 73.0 | 82.6 | ||
3×2 | 60.3 | 76.2 | ||
3×1-1/2 | 48.3 | 73.2 | ||
3×1-1/4 | 42.2 | 69.8 | ||
3×1 | 33.4 | |||
3-1/2×3-1/2 | 101.6 | 101.6 | 95.2 | 95.2 |
--- | --- | --- | --- | --- |
76×64 | 1626.0 | 1245.0 | ||
76×60 | 1524.0 | 1219.0 | ||
76×56 | 1422.0 | 1168.0 | ||
76×52 | 1321.0 | 1118.0 | ||
76×48 | 1219.0 | 1067.0 | ||
80×80 | 2032.0 | 2032.0 | 1499.0 | 1397.0 |
80×76 | 1930.0 | 1372.0 | ||
80×72 | 1829.0 | 1346.0 | ||
80×68 | 1727.0 | 1321.0 | ||
80×64 | 1626.0 | 1295.0 | ||
80×60 | 1524.0 | 1270.0 | ||
80×56 | 1422.0 | 1219.0 | ||
80×52 | 1321.0 | 1168.0 | ||
80×48 | 1219.0 | 1118.0 | ||
SS SP75 ANSI B16.9 (بالملليمترات)، * معيار Wellgrow.
الأبعاد مُقاسة بالملليمترات ما لم يُذكر خلاف ذلك. ويجب تحديد سُمك الجدار (t) من قِبل العميل.
